仕様
- 最大4行（～3行104文字以内、4行42文字以内）
- 最大4行（～3行104文字以内、4行42文字以内）
- 最大4行（～3行104文字以内、4行42文字以内）
- 最大4行（～3行104文字以内、4行42文字以内）
| 出力範囲 | 0.75 ～ 11kW | 7.5 ～ 37kW | ||||||
| 枠番号 | 90SA ～ 90MA | 132SB ～ 132MB | ||||||
| 取付方式 | 脚取付形・フランジ形 | |||||||
| 保護方式 | 全閉形・全閉外扇形(IP44) | 全閉外扇形(IP44) | ||||||
| 定格回転速度(min-1) | 1750 | 1450 | 1150 | 1750 | 1450 | 1150 | ||
| 出力範囲(kW) | 200V級 | 2.2 ～ 11 | 1.5 ～ 7.5 | 0.75 ～ 5.5 | 15 ～ 37 | 11 ～ 30 | 7.5 ～ 22 | |
| 400V級 | 2.2 ～ 11 | 1.5 ～ 7.5 | 0.75 ～ 5.5 | 15 ～ 37 | 11 ～ 30 | 7.5 ～ 22 | ||
| 電源 | インバータ 入力電源*1 |
200V級 | 200 ～ 240V 50/60Hz | |||||
| 400V級 | 380 ～ 480V 50/60Hz | |||||||
| モータ公称定格電圧 | 200V級 200V、400V 級 400V | |||||||
| 極数 | 12 極 | |||||||
| 速度制御範囲 | 1 : 10(てい減トルク)、1 : 1.5(定出力) | |||||||
| 時間定格 | S1(連続) | |||||||
| 耐熱クラス | 155(Ｆ) | |||||||
| 使用場所 | 屋内、非防爆場所(屋外でご利用の場合は、ご指定ください) | |||||||
| 周囲条件 | 温度 | − 20 ～＋ 40°C | ||||||
| 湿度 | 90% RH以下(結露なきこと) | |||||||
| 標高 | 1000m以下 | |||||||
| 回転方向 | 連結側から見て反時計方向(両方向回転も可能) | |||||||
| 連結方式 | カップリング直結またはVベルト掛け(兼用) | |||||||
| 塗装色 | 屋内用 : マンセル記号 6.0 PB 3.9/11.0 屋外用 : マンセル記号 N7 | |||||||
| 準拠規格 | JEC2100 | |||||||
| 組合せインバータ | 当社製 GA700シリーズ*4 | |||||||

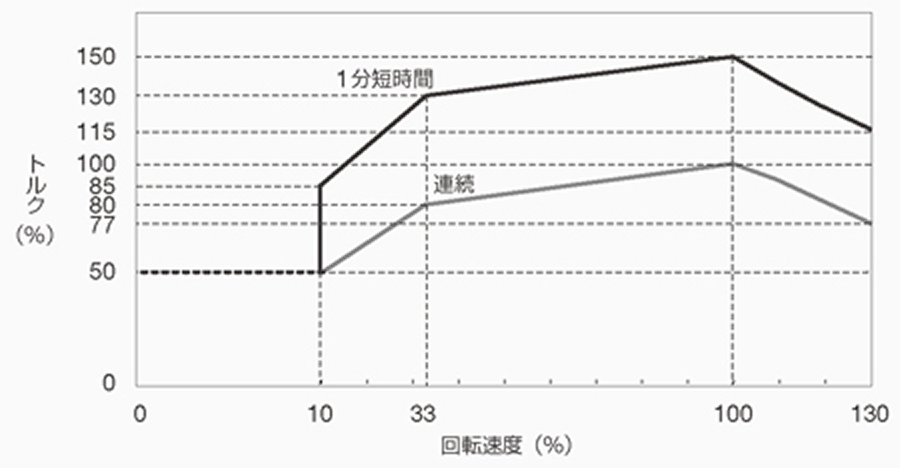

| 許容負荷特性*3 |  |
|||||||
| 出力範囲 | 30 ～ 132kW | 110 ～ 300kW | ||||||
| 枠番号 | 180SA ～ 180LB | 250SA ～ 250LA | ||||||
| 取付方式 | 脚取付形・フランジ形(枠番号180MA 以下) | |||||||
| 保護方式 | 全閉外扇形(IP44) | |||||||
| 定格回転速度(min-1) | 1750 | 1450 | 1150 | 1750 | 1450 | 1150 | ||
| 出力範囲(kW) | 200V級 | 45 ～ 110 | 37 ～ 110 | 30 ～ 110 | なし | 110 | ||
| 400V級 | 45 ～ 132 | 37 ～ 110 | 30 ～ 90 | 160 ～ 300 | 132 ～ 250 | 110 ～ 200 | ||
| 電源 | インバータ 入力電源*1 |
200V級 | 200 ～ 240V 50/60Hz | |||||
| 400V級 | 380 ～ 480V 50/60Hz | |||||||
| モータ公称定格電圧 | 200V級 200V、400V 級 400V | |||||||
| 極数 | 180SA ～ 180LB : 12 極、250SA ～ 250LA : 8 極 | |||||||
| 速度制御範囲 | 1 : 10(てい減トルク)、1 : 1.5(定出力)*2 | |||||||
| 時間定格 | S1(連続) | |||||||
| 耐熱クラス | 155(Ｆ) | |||||||
| 使用場所 | 屋内、非防爆場所(屋外でご利用の場合は、ご指定ください) | |||||||
| 周囲条件 | 温度 | − 20 ～＋ 40°C | ||||||
| 湿度 | 90% RH以下(結露なきこと) | |||||||
| 標高 | 1000m以下 | |||||||
| 回転方向 | 連結側から見て反時計方向(両方向回転も可能) | |||||||
| 連結方式 | カップリング直結またはVベルト掛け(兼用) | |||||||
| 塗装色 | 屋内用 : マンセル記号 6.0 PB 3.9/11.0 屋外用 : マンセル記号 N7 | |||||||
| 準拠規格 | JEC2100 | |||||||
| 組合せインバータ | 当社製 GA700シリーズ*4 | |||||||
| 許容負荷特性*3 |
枠番号: 180SA ～ 180MA
枠番号: 180MB ～ 250LA*2
|
|||||||
∗1 インバータ入力電圧が440Vを超える場合や配線距離が長い場合は、モータ絶縁耐圧を考慮しなければならないことがあります。
詳細については、当社の代理店または営業担当にお問い合わせください。
∗2 速度制御範囲(定出力)は、枠番号180MAまでは1 : 1.5、180MB ～ 250SAまでは1 : 1.3、250SB以上は1 : 1.2となります。
∗3 許容負荷特性の「太破線」は「瞬時運転領域」を表します。
∗4 組合せがU1000マトリクスコンバータの200kW相当以上の場合(CIMR-U□4□0477 ～ 4□0930)、センサ付きモータを選定ください。
