ACサーボドライブ

Σ-X（シグマテン）シリーズ

形式の見方

SGMXJモデル
SGMXAモデル
SGMXPモデル
SGMXGモデル

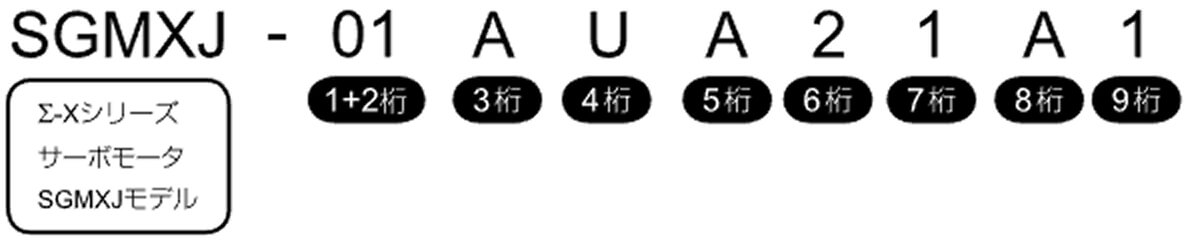

SGMXJモデル

1+2桁：定格出力

記号	仕様
A5	50 W
01	100 W
C2	150 W
02	200 W
04	400 W
06	600 W
08	750 W

3桁：電源電圧

記号	仕様
A	AC200 V

4桁：シリアルエンコーダ

記号	仕様
U	26ビット絶対値
W	26ビットバッテリレス絶対値

5桁：設計順位

記号	仕様
A	-

6桁：軸単

記号	仕様
2	ストレート、キーなし
6	ストレート、キー付き、タップ付き
B	2面フラット座付き

7桁：オプション

記号	仕様
1	オプションなし
C	保持ブレーキ付き（DC24 V）
E	オイルシール付き、保持ブレーキ付き（DC24 V）
S	オイルシール付き

8桁：仕向地

記号	仕様
A	-

9桁：付帯仕様

記号	仕様
1	標準仕様
2*¹	互換仕様
3*²	標準（機能安全対応エンコーダ）

*1　Σ-7シリーズサーボモータSGM7Jモデル使用時のケーブルが使用できます。
*2　以下の機種は対象外となります。
・軸端仕様：2面フラット座付き
・オプション仕様：保持ブレーキ付き，オイルシール付き
機能安全対応仕様の機種をお求めいただく際は，事前に当社営業所または代理店へお問い合わせください。

SGMXAモデル

1+2桁：定格出力

記号	仕様	電源電圧
記号	仕様	AC 200 V	AC 400 V
A5	50 W	◯	-
01	100 W	◯	-
C2	150 W	◯	-
02	200 W	◯	-
04	400 W	◯	-
06	600 W	◯	-
08	750 W	◯	-
10	1.0 kW	◯	-
15	1.5 kW	◯	◯
20	2.0 kW	◯	◯
25	2.5 kW	◯	◯
30	3.0 kW	◯	◯
40	4.0 kW	◯	◯
50	5.0 kW	◯	◯
70	7.0 kW	◯	◯

3桁：電源電圧

記号	仕様
A	AC200 V
D	AC400 V

4桁：シリアルエンコーダ

記号	仕様
U	26ビット絶対値
W	26ビットバッテリレス絶対値

5桁：設計順位

記号	仕様
A	-

6桁：軸単

記号	仕様
2	ストレート、キーなし
6	ストレート、キー付き、タップ付き
B*¹	2面フラット座付き

7桁：オプション

記号	仕様
1	オプションなし
C	保持ブレーキ付き（DC24 V）
E	オイルシール付き、保持ブレーキ付き（DC24 V）
S	オイルシール付き

8桁：仕向地

記号	仕様
A	-

9桁：付帯仕様

記号	仕様
1	標準仕様
2*¹	互換仕様
3*²	標準（機能安全対応エンコーダ）

*1　記号Bは，1.5 kW以上の機種には対応していません。
*2　SGMXA-70Aには保持ブレーキ付き機種はありません。
*3　AC 200 V：Σ-7互換仕様：Σ-7シリーズサーボモータSGM7Aモデル使用時のケーブルが使用できます。
　　AC 400 V：Σ-V互換仕様：Σ-VシリーズサーボモータSGMSVモデル使用時のケーブルが使用できます。
*4　以下の機種は対象外となります。
・電源電圧：400 V仕様
・軸端仕様：2面フラット座付き
・オプション仕様：保持ブレーキ付き，オイルシール付き
機能安全対応仕様の機種をお求めいただく際は，事前に当社営業所または代理店へお問い合わせください。

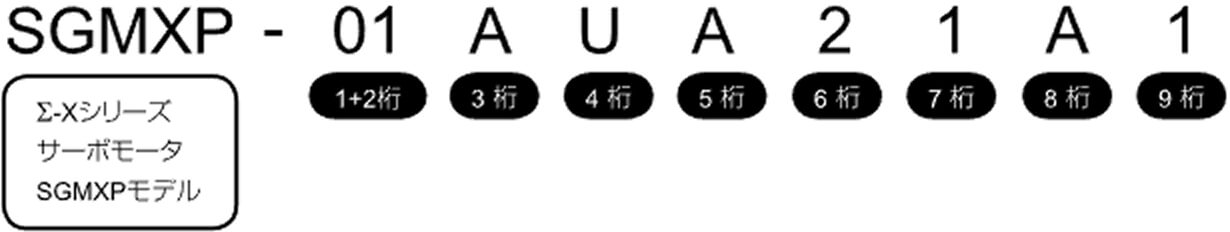

SGMXPモデル

1+2桁：定格出力

記号	仕様	電源電圧
記号	仕様	AC 200 V	AC 400 V
01	100 W	◯	-
02	200 W	◯	◯
04	400 W	◯	◯
08	750 W	◯	◯
15	1.5 kW	◯	◯

3桁：電源電圧

記号	仕様
A	AC200 V
D	AC400 V

4桁：シリアルエンコーダ

記号	仕様
U	26ビット絶対値
W	26ビットバッテリレス絶対値

5桁：設計順位

記号	仕様
A	-

6桁：軸単

記号	仕様
2	ストレート、キーなし
6	ストレート、キー付き、タップ付き

7桁：オプション

記号	仕様
1	オプションなし
C	保持ブレーキ付き（DC24 V）
E	オイルシール付き、保持ブレーキ付き（DC24 V）
S	オイルシール付き

8桁：仕向地

記号	仕様
A	-

9桁：付帯仕様

記号	仕様
1	標準仕様
2*¹	互換仕様

*1　AC 200 V：Σ-7互換仕様：Σ-7シリーズサーボモータSGM7Pモデル使用時のケーブルが使用できます。
AC 400 V：Σ-V互換仕様：Σ-VシリーズサーボモータSGMEVモデル使用時のケーブルが使用できます。

SGMXGモデル

1+2桁：定格出力

1500回転仕様

記号	仕様	電源電圧
記号	仕様	AC 200 V	AC 400 V
03	300 W	◯	-
05	500 W	◯	◯
09	850 W	◯	◯
13	1.3 kW	◯	◯
20	1.8 kW	◯	◯
30	2.9 kW	◯	◯
44	4.4 kW	◯	◯
55	5.5 kW	◯	◯
75	7.5 kW	◯	◯
1A	11 kW	◯	◯
1E	15 kW	◯	◯

1000回転仕様

記号	仕様	電源電圧
記号	仕様	AC 200 V	AC 400 V
03	300 W	◯	-
06	600 W	◯	-
09	900 W	◯	-
12	1.2 kW	◯	-
20	2.0 kW	◯	-
30	3.0 kW	◯	-
40	4.0 kW	◯	-
55	5.5 kW	◯	-

3桁：電源電圧

記号	仕様
A	AC200 V
D	AC400 V

4桁：シリアルエンコーダ

記号	仕様
U	26ビット絶対値
W	26ビットバッテリレス絶対値

5桁：設計順位

記号	仕様
A	1500回転仕様
B	1000回転仕様

6桁：軸単

記号	仕様
2	ストレート、キーなし（SGMXG-03□□A～20□□A）（SGMXG-03A□B～12A□B）
6	ストレート、キー付き、タップ付き
8	ストレート、キー付き、タップ付き（SGMXG-30□□A～1E□□A）（SGMXG-20A□B～55A□B）

7桁：オプション

記号	仕様
1	オプションなし
C	保持ブレーキ付き（DC24 V）
E	オイルシール付き、保持ブレーキ付き（DC24 V）
S	オイルシール付き

8桁：仕向地

記号	仕様
A	-

9桁：付帯仕様

記号	仕様
1	標準仕様
2*¹	互換仕様
3*²	標準（機能安全対応エンコーダ）

SGMXG-30A□AをSGDXS-200Aと組み合わせて使用した場合は，2.4 kWとなります。
*1　AC 200 V：Σ-7互換仕様：Σ-7シリーズサーボモータSGM7Gモデル使用時のケーブルが使用できます。
AC 400 V：Σ-V互換仕様：Σ-VシリーズサーボモータSGMGVモデル使用時のケーブルが使用できます。
*2　以下の機種は対象外となります。
・回転仕様：1000 mm-1仕様
・電源電圧：400 V仕様
・オプション仕様：保持ブレーキ付き，オイルシール付き
機能安全対応仕様の機種をお求めいただく際は，事前に当社営業所または代理店へお問い合わせください。

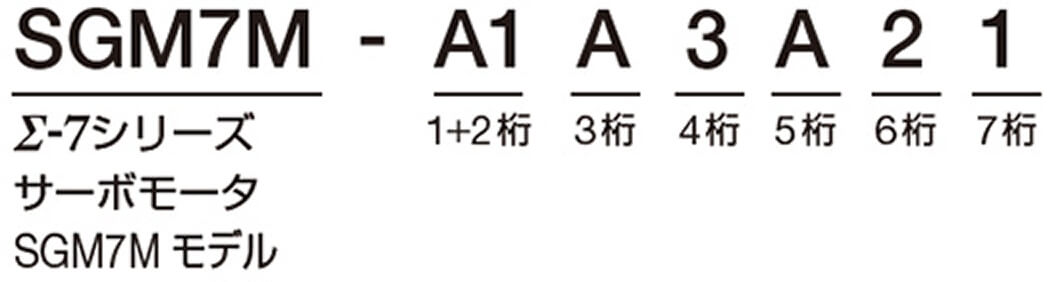

SGM7Mモデル

1+2桁：定格出力

記号	仕様
A1	11 W
A2	22 W
A3	33 W

3桁：電源電圧

記号	仕様
A	AC200 V

4桁：シリアルエンコーダ

記号	仕様
3	20ビット絶対値

5桁：設計順位

記号	仕様
A	-

6桁：軸単

記号	仕様
2	ストレート（標準）
A	ストレート、フラット座付き（オプション）

7桁：オプション

記号	仕様
1	オプションなし
C	保持ブレーキ付き（DC24 V）

※詳細については、以下のマニュアルを参照してください。
Σ-7シリーズ回転型サーボモータ製品マニュアル（資料番号：SIJP S800001 36）
